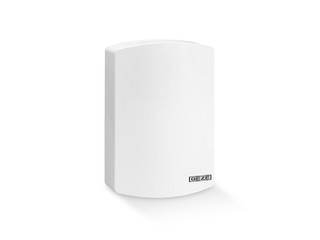

THZ N4 * Centrale de cage d'escalier avec un boîtier compact pour l’évacuation de fumée et les petites installations de désenfumage
- Design compact et attrayant avec un boîtier en PVC
- Flexibilité optimale grâce aux nombreuses options de paramétrage
- Sécurité et fiabilité certifiées par le test VdS et TÜV
- Possibilité d’assemblage de plusieurs centrales de cage d'escalier via des contacts sans potentiel
- Mise en service rapide et simple avec le terminal de service ST 220
- Simplicité et rapidité du montage
Domaines d’application
- Évacuation de fumée dans les cages d’escalier
- Pour les solutions de système de désenfumage plus petites avec une section coupe-feu
- Options de raccordement pour détecteur de fumée, bouton-poussoir FT 4, contact SSI, bouton de ventilation et sensor météorologique
- Pour les entraînements de système de désenfumage avec une consommation totale de courant de 4,5 A
- Commande d'entraînements à moteur électrique de 24 V pour le désenfumage en cas d'incendie
- Commande d'une ventilation naturelle contrôlée
- Adapté pour les nouvelles constructions et comme équipement

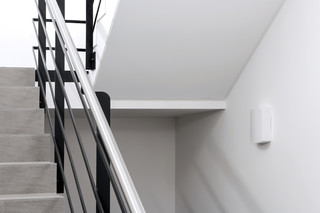

Situations de montage dans des projets de référence et des vidéos
THZ N4 emergency power control unit, SHEV
SHEV emergency power control units enable the coordinated control and release of supply and exhaust air for openings equipped with window drives. A compact solution for safe smoke evacuation in stairwells. © GEZE GmbH
Spécifications du produit
| THZ N4 | |
| Dimensions | 193 x 285 x 89 mm |
| Largeur | 193 mm |
| Hauteur | 285 mm |
| Profondeur | 89 mm |
| Matière | PVC |
| Couleur | blanc RAL 9016 |
| Indice de protection | IP30 |
| Température de service | -5 - 40 °C |
| Tension d'alimentation | 230 V AC |
| Puissance consommée (max.) | 120 W |
| Section de raccordement / secteur | 1.5 mm² |
| Tension de sortie | 24 V DC +/-15% |
| Ondulation résiduelle | 2 % |
| Courant de sortie (max.) | 4.5 A |
| Durée d'activation lors d’un courant de sortie maximal | 30 % |
| Section de raccordement du câble du moteur | 4 mm² |
| Dimensions de l'accumulateur | 2.3 Ah |
| Groupes d'alarme | 1 |
| Groupes de ventilation | 1 x |
| Mise en réseau de plusieurs centrales | Transmission des signaux d'alarme et réinitialisation pour la mise en réseau de jusqu'à 10 centrales |
| Sorties de signalisation disponibles | 3 sorties de notification paramétrables |
| Réglage des paramètres des centrales | Boutons de fonctionnement et 5 LED ou ST 220 |
| Conformité aux normes | EN 12101-10, ISO 21927-9 |
| Normes | VdS |
Téléchargements
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Variantes et accessoires
* Remarque concernant les produits présentés
Les produits mentionnés ci-dessus peuvent varier en termes de forme, de type, de caractéristiques et de fonction (design, dimensions, disponibilité, homologations, normes, etc.) selon les pays. Pour toute question, veuillez contacter votre interlocuteur GEZE ou nous écrire à E-Mail .
