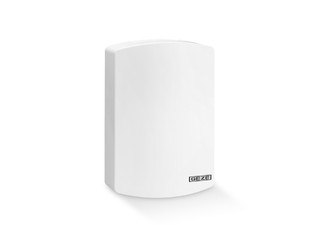

THZ N4 * Centrale de cage d'escalier avec un boîtier compact pour l’évacuation de fumée et les petites installations de désenfumage
- Design compact et attrayant avec un boîtier en PVC
- Flexibilité optimale grâce aux nombreuses options de paramétrage
- Sécurité et fiabilité certifiées par le test VdS et TÜV
- Possibilité d’assemblage de plusieurs centrales de cage d'escalier via des contacts sans potentiel
- Mise en service rapide et simple avec le terminal de service ST 220
- Simplicité et rapidité du montage
Domaines d’application
- Évacuation de fumée dans les cages d’escalier
- Pour les solutions de système de désenfumage plus petites avec une section coupe-feu
- Options de raccordement pour détecteur de fumée, bouton-poussoir FT 4, contact SSI, bouton de ventilation et sensor météorologique
- Pour les entraînements de système de désenfumage avec une consommation totale de courant de 4,5 A
- Commande d'entraînements à moteur électrique de 24 V pour le désenfumage en cas d'incendie
- Commande d'une ventilation naturelle contrôlée
- Adapté pour les nouvelles constructions et comme équipement
Spécifications du produit
| THZ N4 | |
| Dimensions | 193 x 285 x 89 mm |
| Largeur | 193 mm |
| Hauteur | 285 mm |
| Profondeur | 89 mm |
| Matière | PVC |
| Couleur | blanc RAL 9016 |
| Indice de protection | IP30 |
| Température de service | -5 - 40 °C |
| Tension d'alimentation | 230 V AC |
| Puissance consommée (max.) | 120 W |
| Section de raccordement / secteur | 1.5 mm² |
| Tension de sortie | 24 V DC +/-15% |
| Ondulation résiduelle | 2 % |
| Courant de sortie (max.) | 4.5 A |
| Durée d'activation lors d’un courant de sortie maximal | 30 % |
| Section de raccordement du câble du moteur | 4 mm² |
| Dimensions de l'accumulateur | 2.3 Ah |
| Groupes d'alarme | 1 |
| Groupes de ventilation | 1 x |
| Mise en réseau de plusieurs centrales | Transmission des signaux d'alarme et réinitialisation pour la mise en réseau de jusqu'à 10 centrales |
| Sorties de signalisation disponibles | 3 sorties de notification paramétrables |
| Réglage des paramètres des centrales | Boutons de fonctionnement et 5 LED ou ST 220 |
| Conformité aux normes | EN 12101-10, ISO 21927-9 |
| Normes | VdS |
